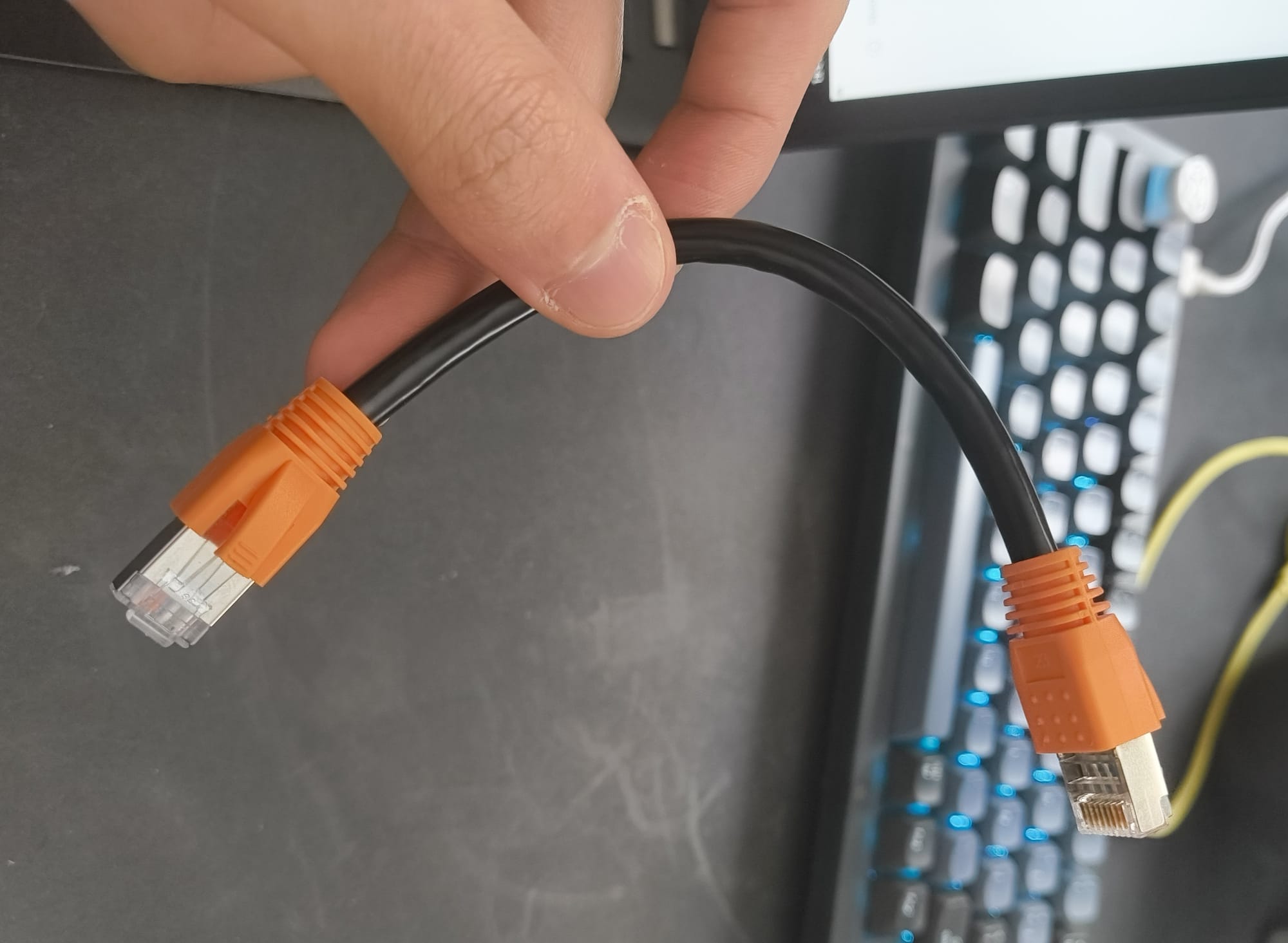

Hoy voy a explicar como yo personalice y cree mis propios cables RJ45 para que encajaran en mi rack y siguieran el esquema de color del mismo.
Requisitos
- Crimpadora
- Rollo de cable RJ45 CAT 6
- Conector y cabezal RJ45
- Tester RJ45(Opcional)
Yo compre un pack por Amazon que ya te traía todo, lo recomiendo.
Paso Nº1
Cortar el cable a la medida que desees, en este paso no tienes que ser muy exacto ya que probablemente las primeras veces te equivoques y tengas que cortar el cable varias veces, por lo que yo recomiendo ser generoso.

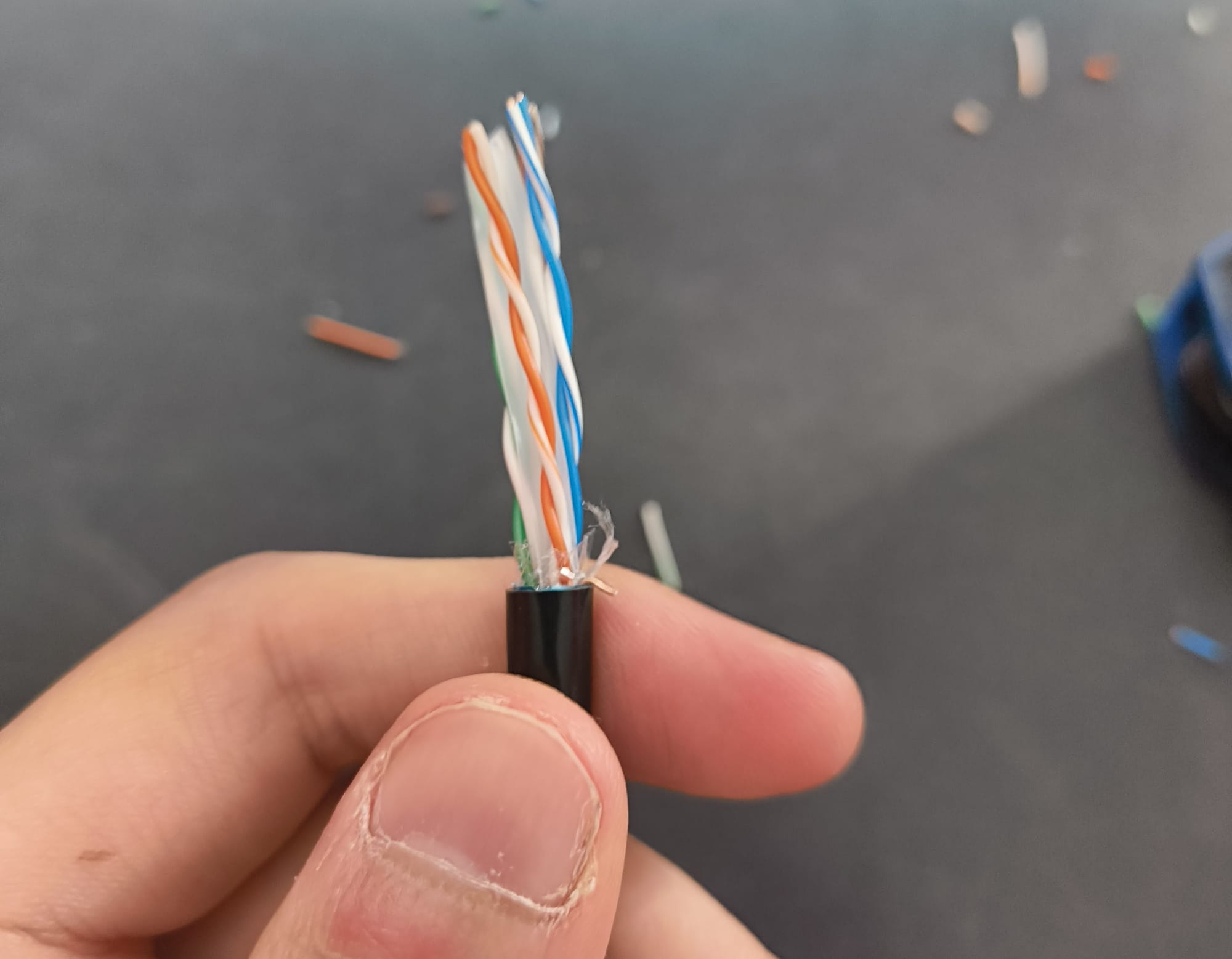

Una vez cortado a la medida vamos a una de las puntas y pasamos a pelarlo hasta ver los cables expuestos. Si tu cable es CAT 6 como en mi caso tendrás varias capas de aislante que le tendrás que quitar, córtalas sin miedo.
Paso Nº2

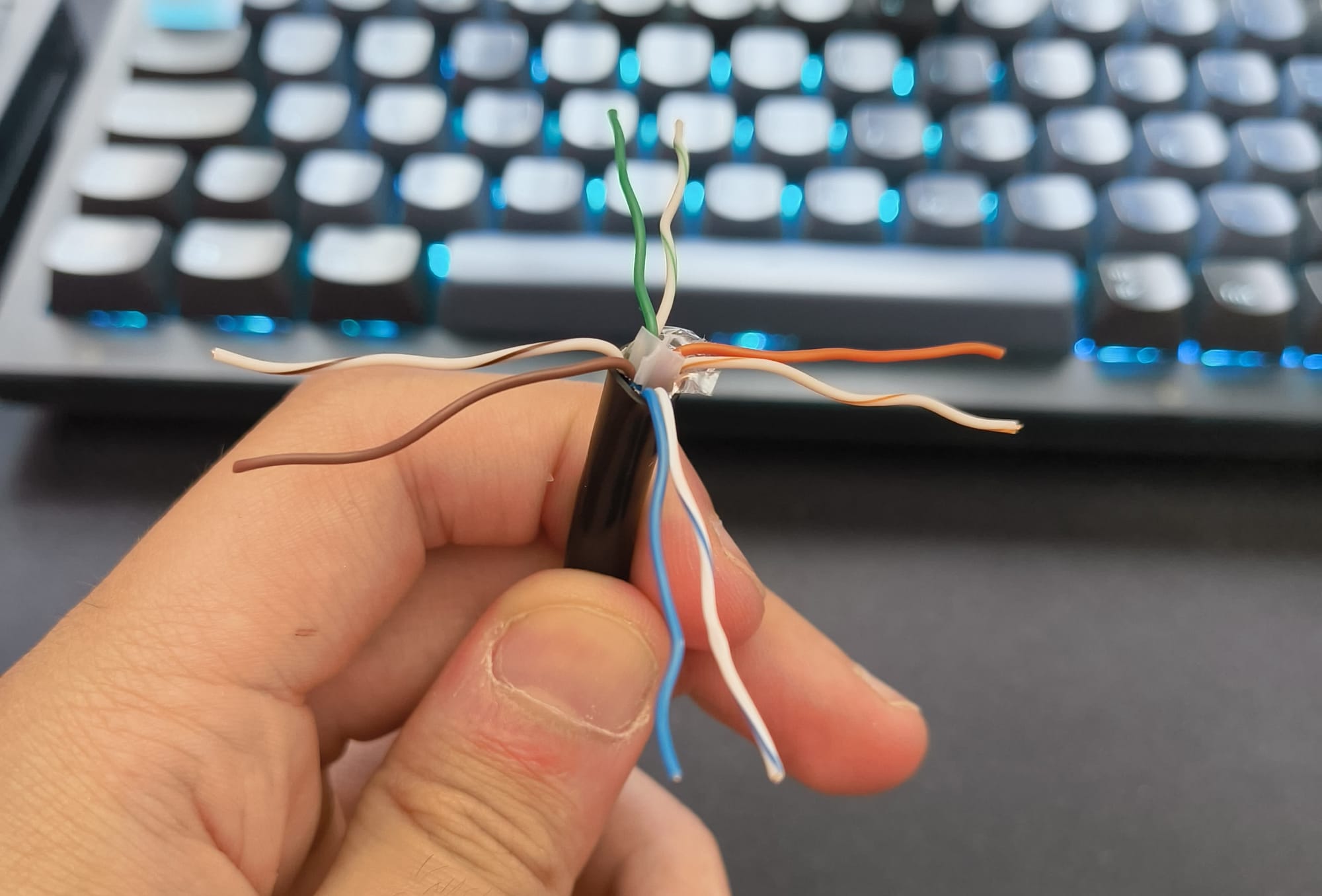

Ahora hay que separar los cables y destrenzarlos dejándolos lo más rectos posible. También al ser CAT 6 tendrás un separador de plástico entre los cables, este separador también hay que cortarlo, como se ve en la imagen.
Es muy importante que los cables estén lo más recto posible
Paso Nº3

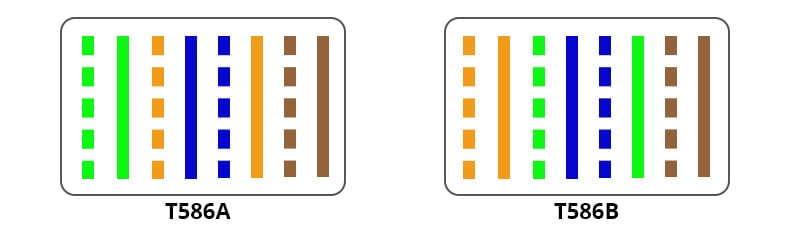

Ahora ya podemos pasar al paso difícil y que realmente cuesta, ordenar los cables por el código de color, para esto existen dos estándares que puedes seguir.
Yo en mi caso opte por seguir el estándar T586B, pero cualquiera de los dos es válido.

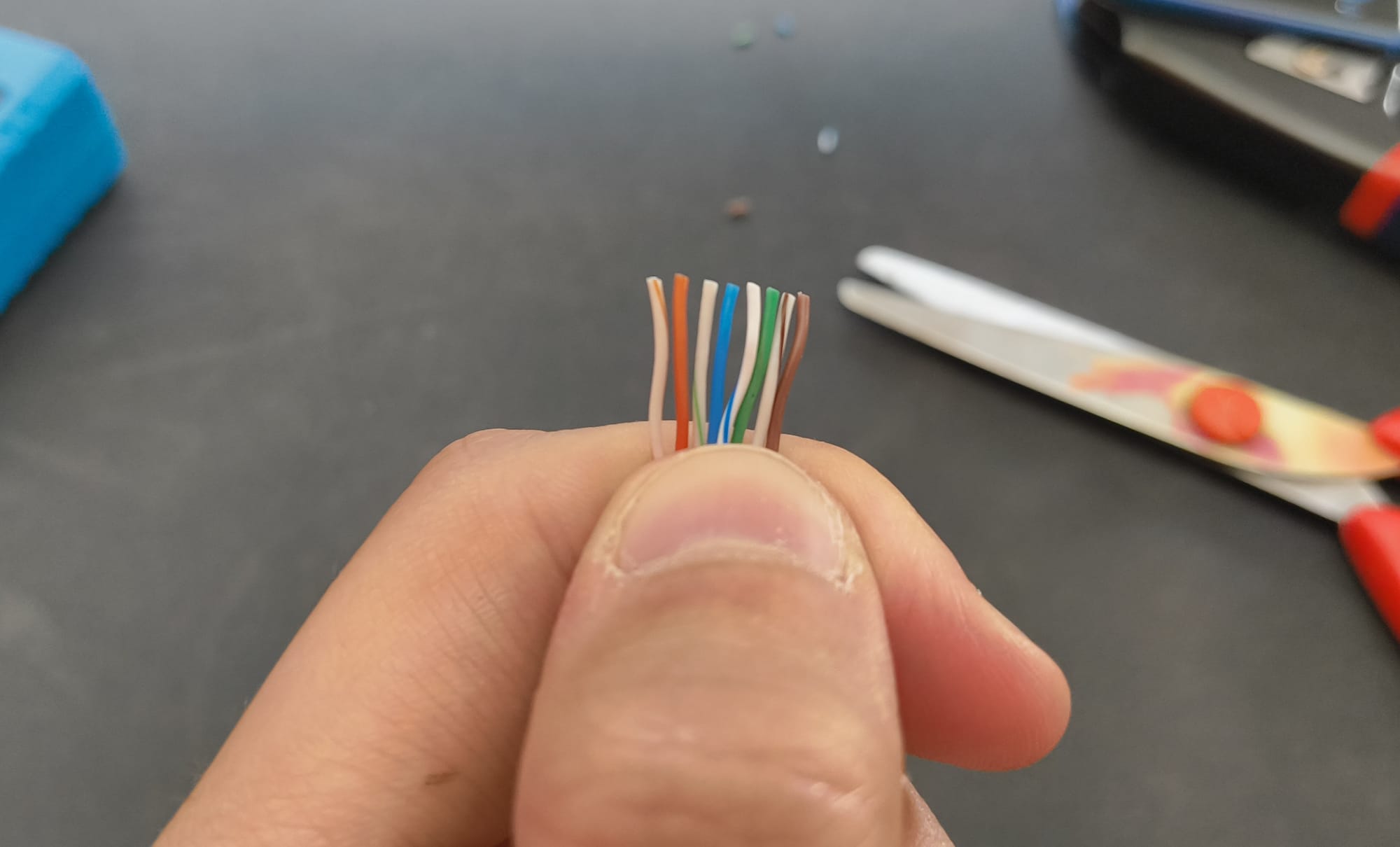

Una vez consigas tenerlos ordenados en su patrón de color te recomiendo cortarlos todos a la misma longitud, esto lo puedes hacer con la crimpadora.
Este paso es el más frustrante y complicado, pero es el mas necesario que si o si hay que hacer bien.
Paso Nº4

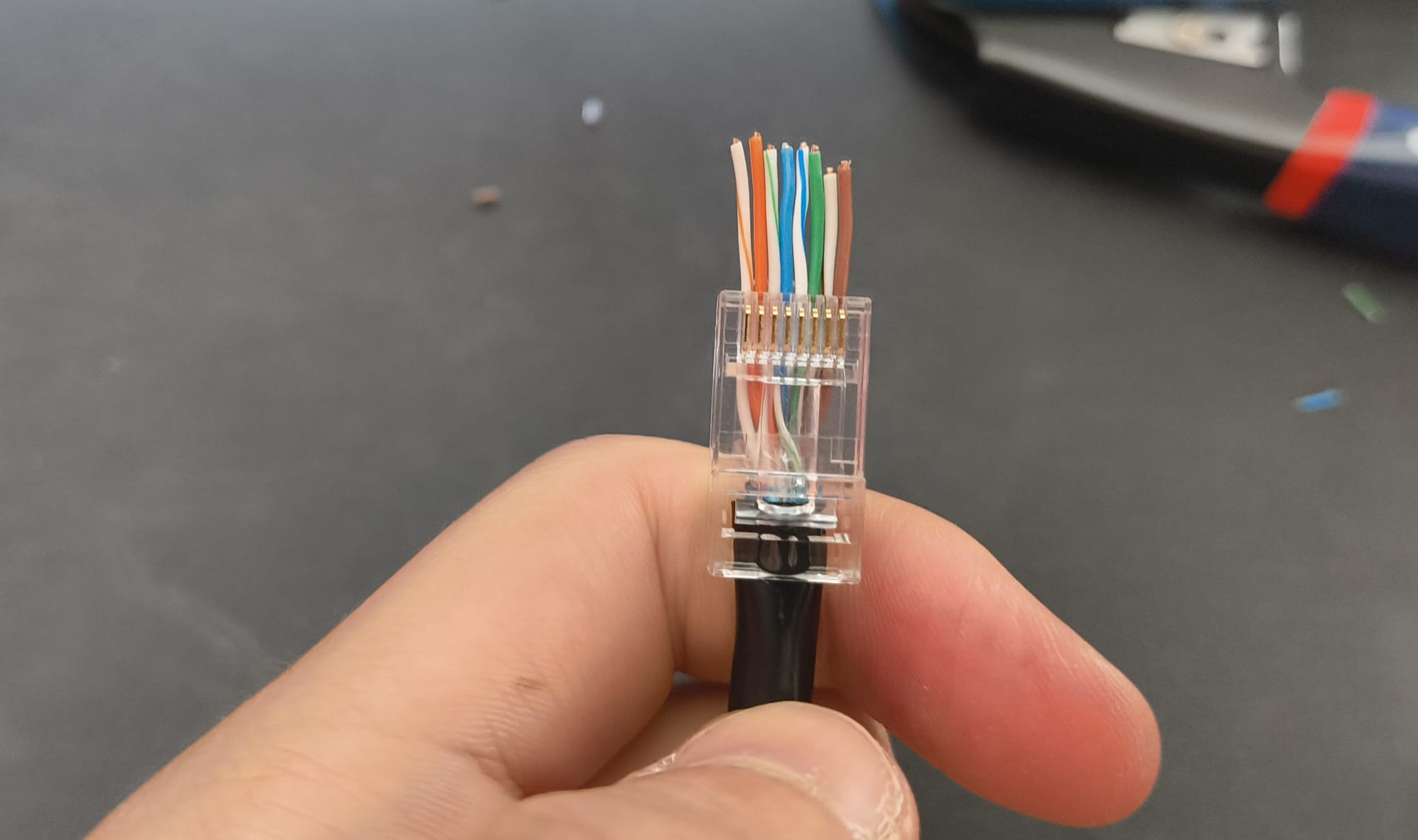

Este ya es el último paso una vez lo tengas todo bien ordenado es pasar este código de color por el conector RJ45, hay que asegurarse que siga exactamente el código de color sino el cable no funcionara. Esto se ve bien mas tarde en el tester.

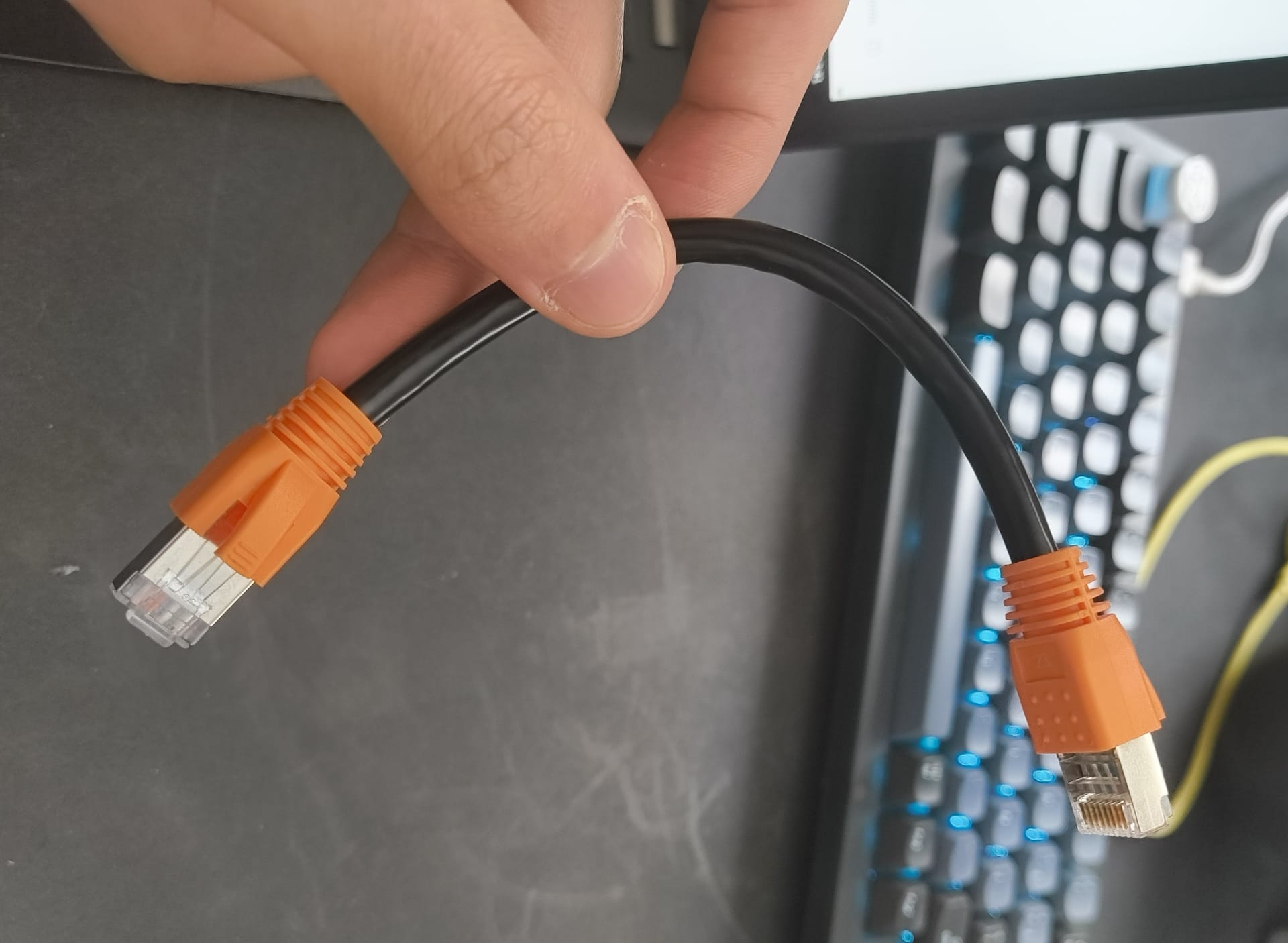

Una vez te aseguras y tienes todo bien ya puedes crimpar el conector y añadir el cabezal de plástico.
Ahora tienes que repetir todo este proceso exacto pero con el otro extremo.
Paso Nº5 / Testeo

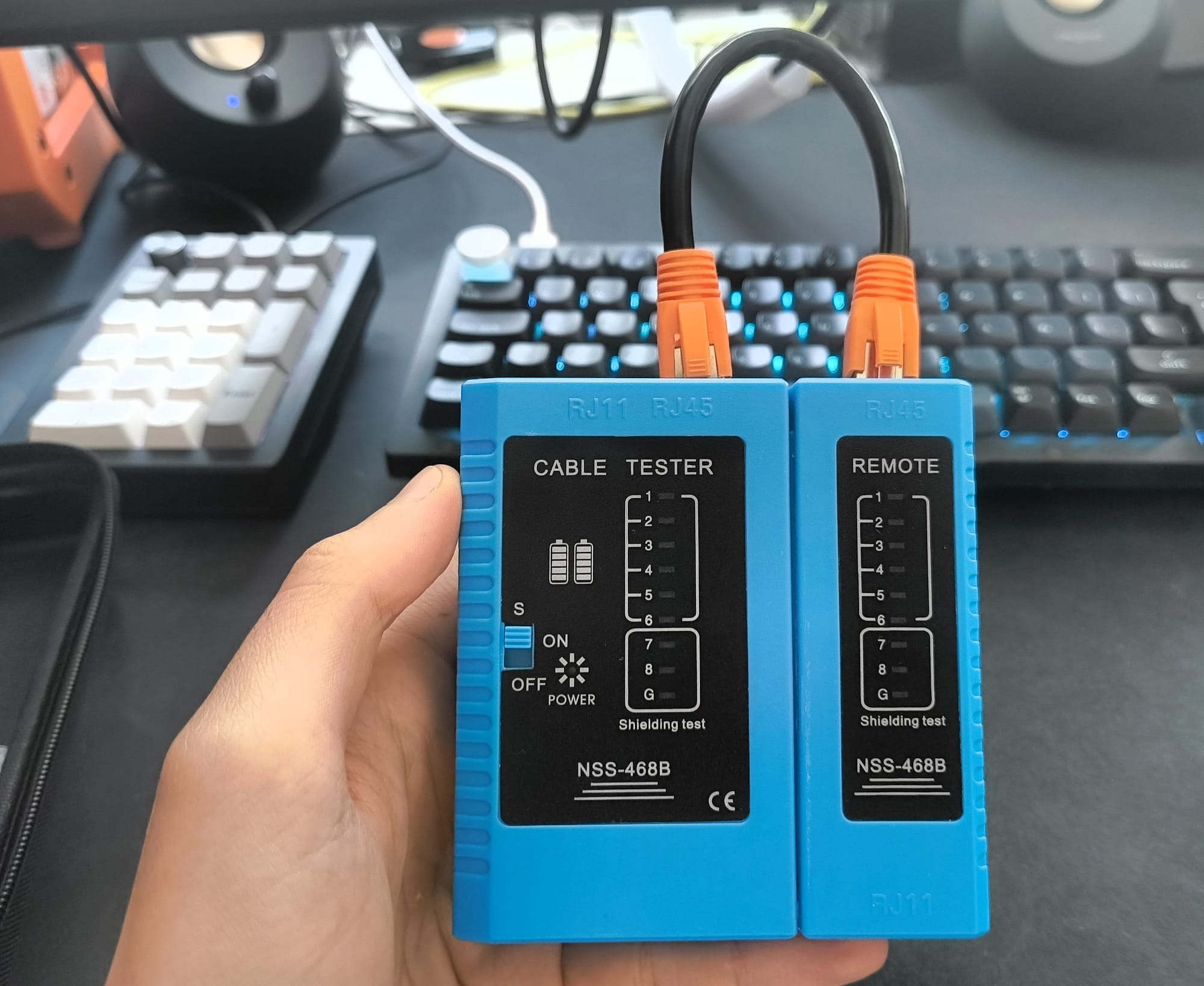

Una vez tienes los dos lados bien rematados y listos podemos pasar a usar el tester, este aparato lo que nos permite es ver si hemos hecho todos los pasos bien y el cable funciona como debería.
Conectamos un conector al tester y otro al remote y lo encendemos, este encenderá las luces de los números paralelamente si están bien, si ves que la luz no se enciendo o que el remote no se encienden los numero en paralelo, es decir, 1 1 , 2 2, etc.. sino que sale, 1 3, 2 1, etc.. es que algo hiciste mal.
Importante siempre comprobar los dos extremos, es decir, primero un lado del cable en el tester y luego cambias y pruebas con el contrario
Resultado

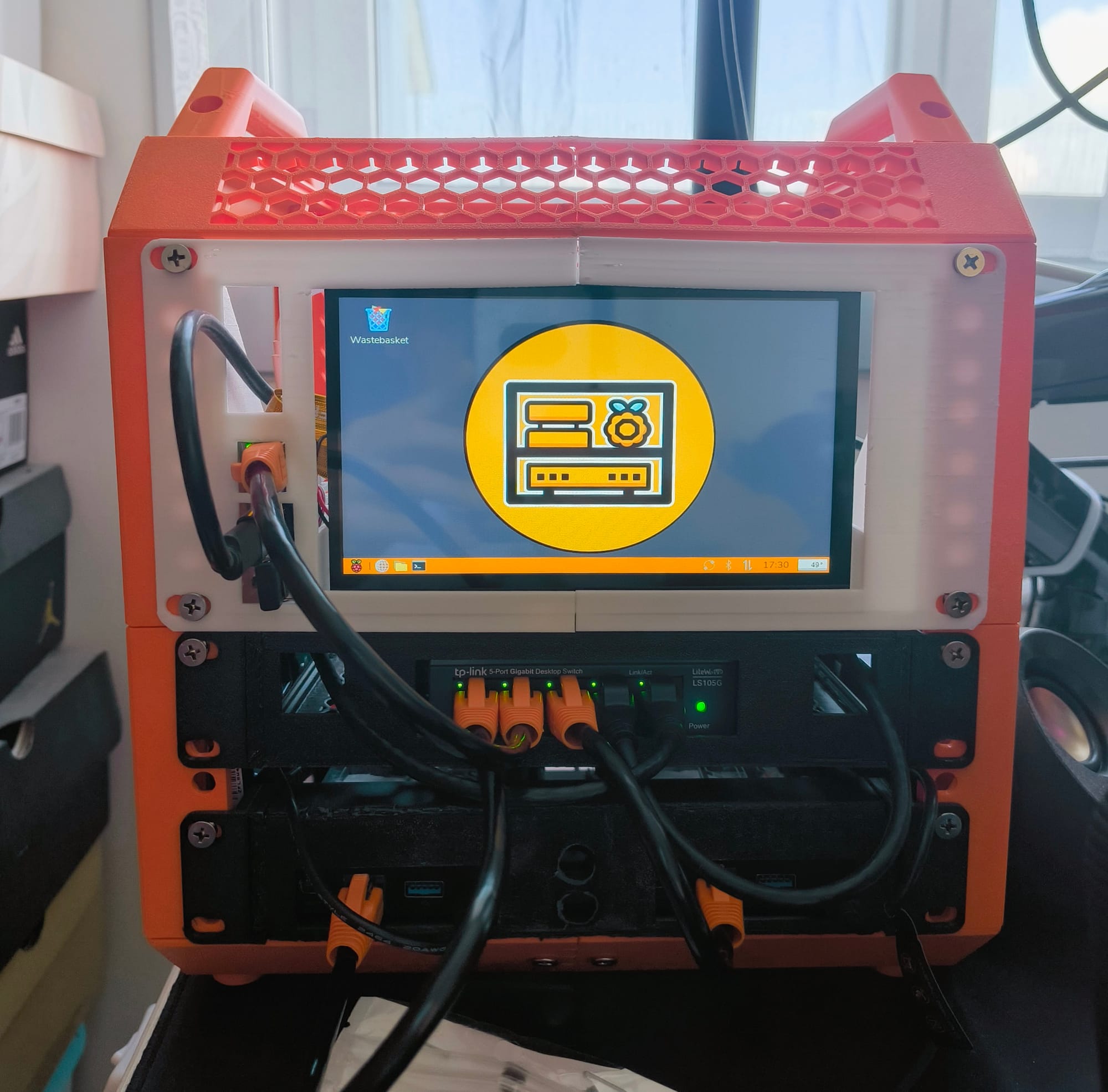

Así queda los cables bien organizados en mi rack.
